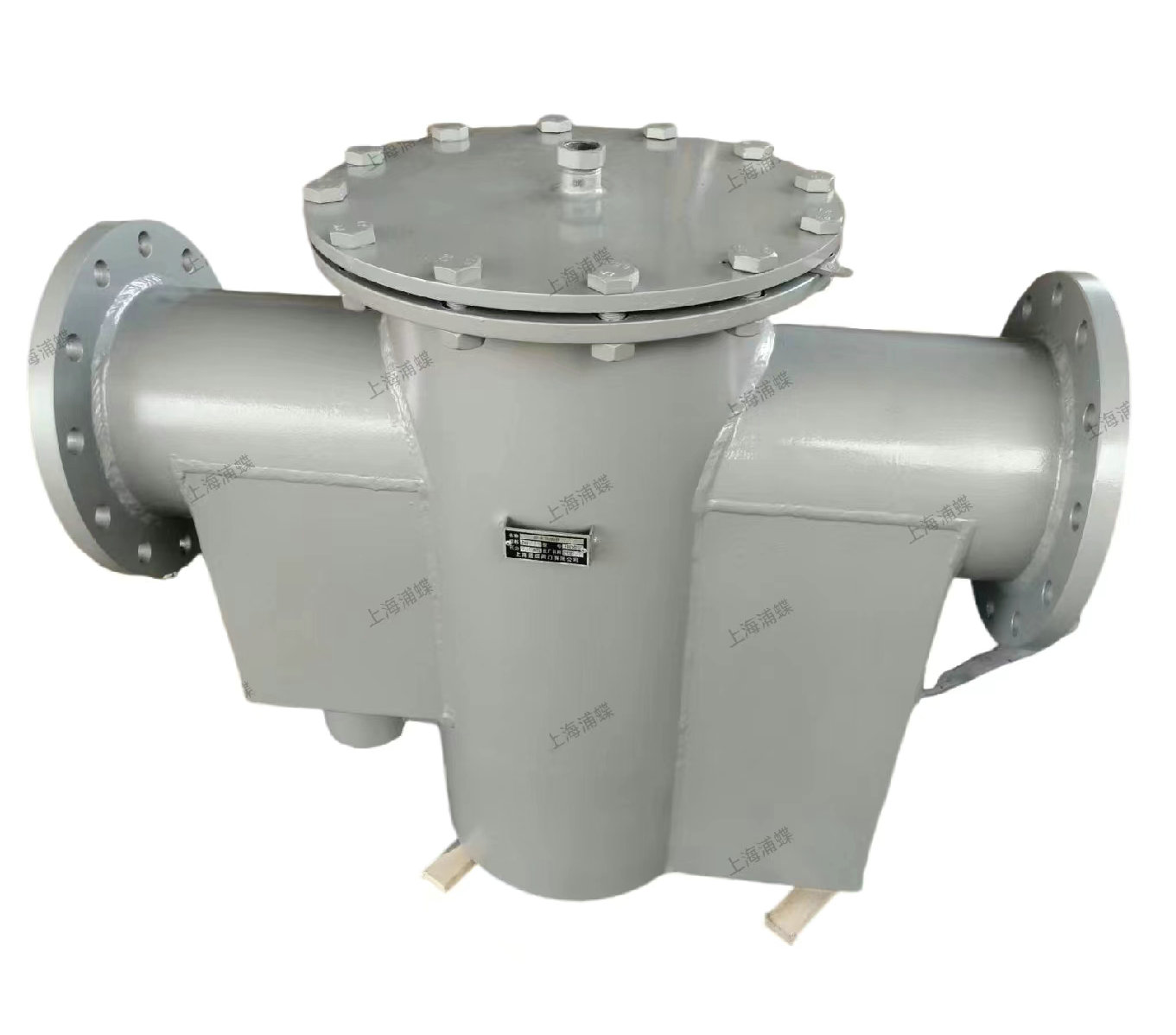

产品名称：排水阻油器，阻油排水器，自动截油排水阀；

产品型号：JPDS，JPS，LTYS

产品规格：DN80,DN100,DN150,DN200,DN250,DN300,DN350,DN400等；

安装连接方式：法兰，焊接；

压力等级：1.0/1.6/2.5MPa/150LB等；

产品材质：碳钢，不锈钢304/316等；

一、产品用途

排水阻油器（阻油排水器，自动截油排水阀）适用于石化行业中油品密度≤970kg/m3的油品生产装置区和储油罐区排水管道的截油排水需要。

二、工作原理

    排水阻油器装置既可安装于防火堤内又可安装于防火堤外，不需任何能源，不需人工控制既可实现排水管道的开通与关闭，实现自动排水并自动控制异常情况下油品的外泄保证油品作业区的安全。本装置是根据水密度和浮力的原理，利用一个密度介于油和水之间的蝶型浮体对圆孔的开合来控制排水通道的开通和关闭运行状态如下：

1、管道内介质全为水或含有极少量浮油时，由于浮体被浮起，通道打开水被排除。

2、管道内介质全为油时，油将缓冲室内的水向下压出，随着缓冲室内水的减少，油的增加，浮体所受的浮力越来越小，当浮体所受的力小于浮体的重力，浮体下沉将圆孔堵塞即关闭，油不能流出。

3、当管道内油水混合时，进水通道，缓冲室与水通道组成了水封结构，水从缓冲室下排除，而油从缓冲室上部回流。

4、当管道内无介质时，由于装置内保持一定的水位，装置内浮体保持常浮状态，使油品罐区内的水随时能正常排出。缓冲室内保持一定的水位，一方面保持通道的正常开通，另一方面形成水封使通道的阀前后被水隔断可确保区域安全。

5、技术特点

    1）当罐区排水管道内介质为水时，排水阻油器装置通道打开，水被排放。

    2）当罐区排水管道内介质为油时，排水阻油器装置通道自动关闭，油品被截留。

    3）当罐区排水管道为油水混合时，油品浮起被截留，水被排放。

    4）当罐区排水管道无介质时，排水阻油器装置内可自动保留一定水位，一方面保证通道正常开通，另一方面装置内形成水封使排水通道在装置前后被水隔开、确保油品罐区的安全。

    5）排水阻油器装置利用物理原理自动控制排水通道的启闭，不需人工控制，不需能源。

    6）排水阻油器装置进水通道下部安有自动蓄水装置，当浮体底部水位不足，自动蓄水装置可自动实现补充水位将浮体浮起．

排水阻油器根据油水比重不同而对物体产生的浮力不同的原理，实现排水管道的自动开通与关闭，达到排放污水截留油品的目的。介质通过进水通道，流入缓冲室，由于介质密度的大小不同，决定缓冲室下部的浮体，上浮或下沉，实现了进水通道与出水通道的开通与关闭。

    进水通道下部设有自动蓄水装置，当浮体下部水位不足时，进水可通过自动蓄水装置进入浮体底部以补充出水通道水位保证浮体在浮起工作位置。

注：安装后第一次使用时需经蓄水箱蓄水口通道向浮体底部蓄水直至出水口出水、浮体浮起。
